ফ্রিকোয়েন্সি রূপান্তরকারী কুলিং সমাধান

ফ্রিকোয়েন্সি কনভার্টারগুলি বাণিজ্যিক এবং শিল্প মোটরগুলির জন্য শক্তি এবং নিয়ন্ত্রণ সরবরাহ করে এবং তাদের নকশা এবং প্রয়োগের পরিবেশ অনুসারে তাপীয়ভাবে সুরক্ষিত থাকতে হবে। ফ্রিকোয়েন্সি কনভার্টারের প্রধান সুবিধাগুলি হল নমনীয় নিয়ন্ত্রণ, স্থিতিশীল স্টার্টআপ এবং শাটডাউন কর্মক্ষমতা, এবং পরিবর্তনশীল লোডের অধীনে কাজ করা কেন্দ্রাতিগ ফ্যান এবং পাম্প দ্বারা আনা উল্লেখযোগ্য শক্তি সঞ্চয়।

 বেশিরভাগ ফ্রিকোয়েন্সি কনভার্টার এবং তাদের আনুষাঙ্গিকগুলির কার্যকারিতা শুধুমাত্র 4 শতাংশ বৃদ্ধি পায়নি, কিন্তু ইলেকট্রনিক সিস্টেমে 2 শতাংশ বৃদ্ধি পেয়েছে। যাইহোক, উচ্চ-পাওয়ার ফ্রিকোয়েন্সি কনভার্টারে বৃহৎ শক্তি রূপান্তরের কারণে, দক্ষতার ক্ষতি কম হলেও, এটি কয়েক কিলোওয়াট থেকে দশ হাজার কিলোওয়াট পর্যন্ত বর্জ্য তাপ উৎপাদনের দিকে নিয়ে যাবে। আমাদের অবশ্যই এই তাপ নষ্ট করার চেষ্টা করতে হবে।

1. খোলা বা সিল করা:

একটি খোলা এয়ার-কুলড ক্যাবিনেটে, এই তাপ অপসারণ করা সহজ। যাইহোক, কঠোর পরিবেশে, শীতল করার জন্য ফিল্টার ফ্যান কুলিং বা সরাসরি বায়ু প্রবাহ ব্যবহার করা অসম্ভব এবং শেলের তাপ ব্যবস্থাপনা ডিজাইন প্রক্রিয়ার একটি গুরুত্বপূর্ণ অংশ হয়ে উঠেছে। গবেষণা কৌশলটি ফ্রিকোয়েন্সি কনভার্টারের জন্য অত্যন্ত গুরুত্বপূর্ণ যা মাঝারি এবং উচ্চ-শক্তি সিল করা শেলকে দক্ষতার সাথে, নিষ্ক্রিয়ভাবে এবং অর্থনৈতিকভাবে কঠোর পরিবেশে ঠান্ডা করে।

   ওপেন এয়ার ফ্লো ক্যাবিনেট পরিবেষ্টিত বায়ুকে ক্যাবিনেটের মাধ্যমে সঞ্চালন করতে দেয় এবং উচ্চ-শক্তি মডিউলটিকে সরাসরি এবং কার্যকরভাবে শীতল করতে পারে। সিল করা ঘেরটি বাইরের বাতাসকে ক্যাবিনেটে প্রবেশ করতে দেয় না, তবে ইলেকট্রনিক পণ্যগুলিকে ঠান্ডা করতে এবং তাপ এক্সচেঞ্জারের মাধ্যমে পরিবেষ্টিত বাতাসে তাপ রপ্তানি করতে ক্যাবিনেটের বাতাস ব্যবহার করে। উভয় ক্যাবিনেট কম পাওয়ার সিস্টেমের জন্য উপযুক্ত। যাইহোক, অনেক উচ্চ-শক্তি বৈদ্যুতিন সংকেতের মেরু বদল ক্যাবিনেটের জন্য, শক্তি খরচ মাত্রা বায়ু শীতল এর চেয়ে বেশি। কম শক্তির উপাদানগুলিকে সাধারণত বায়ু প্রবাহের মাধ্যমে সরাসরি ঠান্ডা করা হয়, যখন উচ্চ শক্তির উপাদানগুলিকে শীতল জল, বাষ্প সংকোচন ব্যবস্থা বা পাম্প করা তরল ব্যবস্থার মাধ্যমে প্রত্যক্ষ বা পরোক্ষভাবে শীতল করা হয়।

2. থার্মোসাইফোন কুলিং:

  লুপ থার্মোসাইফোন (LTS) হল একটি মাধ্যাকর্ষণ চালিত দুই-ফেজ কুলিং ডিভাইস। তাদের কাজের মোড তাপ পাইপের অনুরূপ। যতক্ষণ কাজকারী তরল একটি বদ্ধ চক্রে বাষ্পীভূত হয় এবং ঘনীভূত হয়, এটি একটি নির্দিষ্ট দূরত্বের মধ্যে তাপ স্থানান্তর করতে পারে। তাপ পাইপের সাথে তুলনা করে, লুপ থার্মোসিফোনের প্রধান সুবিধা হল এটি পরিবাহী কাজের তরল ব্যবহার করতে পারে এবং দক্ষতার সাথে এবং দূরবর্তীভাবে উচ্চ শক্তি প্রেরণ করতে পারে। সক্রিয় তরল কুল্যান্ট, বাষ্প সংকোচন বা পাম্প করা দুই-ফেজ কুলিং সিস্টেমের সাথে তুলনা করে, লুপ থার্মোসিফোনের কোন চলমান অংশ নেই এবং উচ্চ নির্ভরযোগ্যতা রয়েছে। লুপ থার্মোসাইফোন ক্যাবিনেটের পাওয়ার ইলেকট্রনিক সরঞ্জাম থেকে উচ্চ-ক্ষমতার বর্জ্য তাপকে ক্যাবিনেটের বাহ্যিক পরিবেশে স্থানান্তর করার জন্য খুব উপযুক্ত।

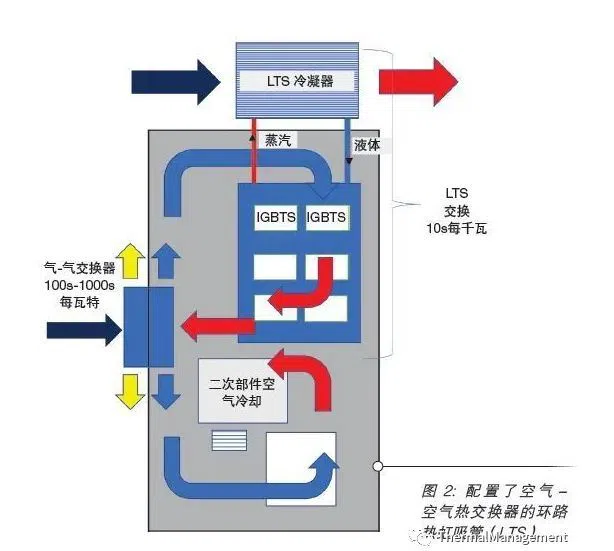

3. সিল করা শেল হিট এক্সচেঞ্জার:

  লুপ থার্মোসাইফোন এবং সিল করা হিট এক্সচেঞ্জারের সংমিশ্রণে, লুপ থার্মোসাইফোনের কোল্ড প্লেটে হাই-পাওয়ার ইনসুলেটেড গেট বাইপোলার ট্রানজিস্টর (IGBT) বা ইন্টিগ্রেটেড গেট কমিউটেড থাইরিস্টর (IGCT) ইনস্টল করা হয়। এর 10kW লোড প্লাস হিট লোড লুপ থার্মোসাইফোনের মাধ্যমে বহিরাগত ক্যাবিনেটের বাতাসে ছড়িয়ে পড়ে। সমস্ত সেকেন্ডারি ইলেকট্রনিক উপাদান সিল করা গ্যাস-গ্যাস হিট এক্সচেঞ্জার দ্বারা ঠান্ডা করা হয়, যা প্রায় 1 কিলোওয়াট বর্জ্য তাপ রপ্তানি করতে পারে। সিল করা শেল কুলার পাওয়ার ইলেকট্রনিক্স ক্যাবিনেটে কম-পাওয়ার এবং বিতরণ করা উপাদানগুলির দ্বারা উত্পন্ন তাপকে নিষ্কাশন করতে পারে এবং এই উপাদানগুলির সাথে বাহ্যিক বায়ুর দূষকগুলিকে রোধ করতে পারে। দুটি কুলিং সলিউশনের সংমিশ্রণ কঠোর কাজের পরিবেশের জন্য প্রয়োজনীয় সিল করা শেলে উচ্চ-শক্তির মোটর কন্ট্রোলারকে নির্ভরযোগ্যভাবে শীতল করতে পারে।

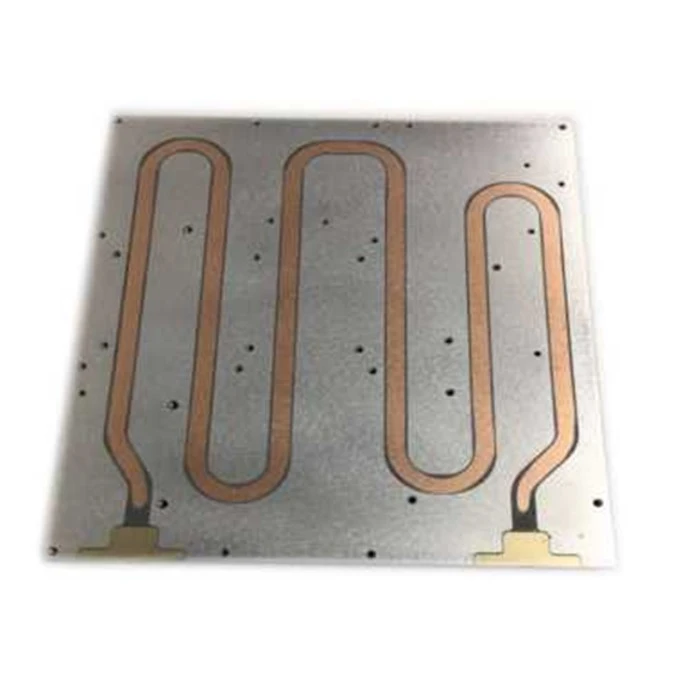

4. তরল কুলিং:

তরল কুলিং শিল্প তরল শীতল করার একটি সাধারণ উপায়। ফ্রিকোয়েন্সি কনভার্টারের সরঞ্জামগুলির জন্য, এই পদ্ধতিটি খুব কমই তাপ অপচয়ের জন্য ব্যবহৃত হয় কারণ এটির উচ্চ খরচ এবং বড় আয়তনের কারণে যখন ছোট ক্ষমতার ফ্রিকোয়েন্সি কনভার্টার ব্যবহার করা হয়। অধিকন্তু, যেহেতু সাধারণ ফ্রিকোয়েন্সি কনভার্টারের ক্ষমতা কয়েক কেভিএ থেকে প্রায় 100 কেভিএ এবং ক্ষমতা খুব বেশি নয়, তাই ব্যবহারকারীদের কাছে খরচের কার্যক্ষমতা গ্রহণযোগ্য করা কঠিন। এই পদ্ধতিটি শুধুমাত্র বিশেষ অনুষ্ঠানে ব্যবহৃত হয়) এবং বিশেষ করে বড় ক্ষমতা সহ ফ্রিকোয়েন্সি কনভার্টার।

তাপীয় সমাধান যেই গৃহীত হোক না কেন, এর শক্তি খরচ ফ্রিকোয়েন্সি কনভার্টারের ক্ষমতা অনুযায়ী নির্ধারণ করা হবে, এবং উপযুক্ত ফ্যান এবং রেডিয়েটারগুলিকে চমৎকার খরচের কার্যক্ষমতা অর্জনের জন্য নির্বাচন করা হবে। একই সময়ে, ফ্রিকোয়েন্সি রূপান্তরকারী দ্বারা ব্যবহৃত পরিবেশগত কারণগুলি সম্পূর্ণরূপে বিবেচনা করা হবে। কঠোর পরিবেশের পরিপ্রেক্ষিতে, ফ্রিকোয়েন্সি কনভার্টারের স্বাভাবিক এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য সংশ্লিষ্ট ব্যবস্থা গ্রহণ করা আবশ্যক। ফ্রিকোয়েন্সি কনভার্টারের দৃষ্টিকোণ থেকে, ফ্রিকোয়েন্সি কনভার্টারের নির্ভরযোগ্য অপারেশন নিশ্চিত করতে প্রতিকূল কারণের প্রভাব যতদূর সম্ভব এড়ানো উচিত।
